真空炉对比常压炉

来源：百度文库 | 发布时间：2014-07-02 |

常压热水锅炉外部配置板式换热器供暖方式在早年应用较多，通过外部热交换器产生热水，由于其存在系统复杂、换热效率低(一般为80%)，预热时间长，易结垢、带压操作有危险性等缺陷，实际应用已越来越少。现在一般采用真空热水锅炉(含内置热交换器)供热，这样可以节省初期投资和使用费用。
相比常压锅炉，采用真空热水锅炉具有以下优势：
1、真空热水机组是国家明文规定唯一免检的锅炉设备，具有其他锅炉无可比拟的安全性，用户可以安心使用。
2、由于真空热水机组内置换热器，用户无需板式换热器，减少投资，系统简单。一机多用，可直接供应采暖及卫生热水，不用外部换热，可比普通热水锅炉节省运行费用10～15%。
3、采用真空热水锅炉可以节省一次水循环泵电力消耗(按每小时22kw计，每日10小时可节省用电220kwh）。

4、真空热水锅炉永不结垢、永不腐蚀，使用寿命是普通热水锅炉的二倍以上，设备折旧率低，投资回报期长。

真空热水锅炉与常压热水锅炉原理

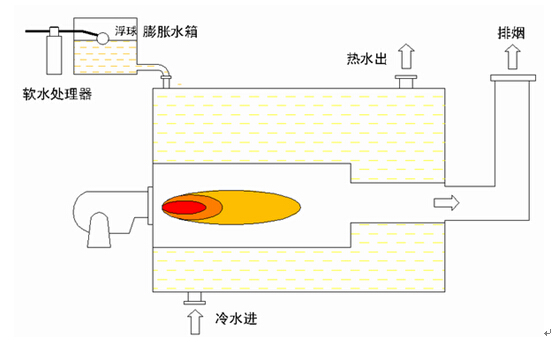

1）常压热水锅炉：

工作原理：锅筒内装满水，通过炉膛直接燃烧加热形成热水。
优点：*制造简单，安装容易；
 ；  ；  ； *锅炉直接通大气，比压力锅炉安全；
缺点：*锅炉系统由于不能承压不能直接供热，需要配备外部换热器等附件，系统造价高；
*启动慢，预热时间长；
*锅炉结垢以后热效率逐年下降，使用寿命一般不超过8～10年； ；

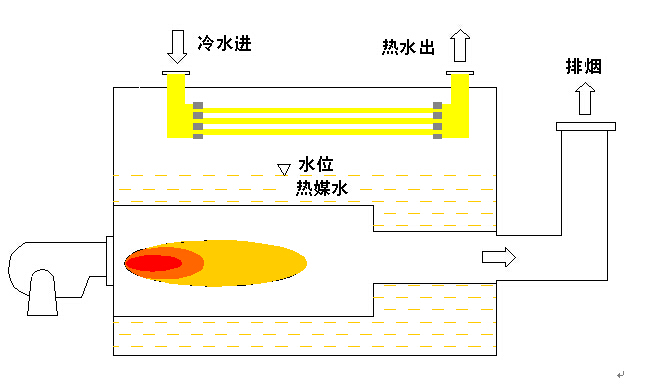

2）真空热水锅炉：

工作原理：利用负压状态下汽—水换热（真空凝结换热）加热换热盘管中冷水，产生热水。
优点：热效率高，锅炉永不结垢，达到半永久性寿命(20年以上)；
 ；  ；  ； 启动快，预热损失??；
 ；  ；  ； 能实现多路供水，一机多用；
 ；  ；  ； 负压运行，更安全。
缺点：制造要求高；
 ；  ；  ； 热水出水温度最高90℃。
真空热水锅炉最早七十年代由日本的一个学术研究所开发成功，并很快在日本普及，形成了日本昭和铁工、田熊等具有世界知名度的真空热水锅炉专业生产厂家。八十年代后真空热水锅炉在韩国、欧美等发达国家迅速普及，目前，有70%以上的供热场所使用了真空热水锅炉。

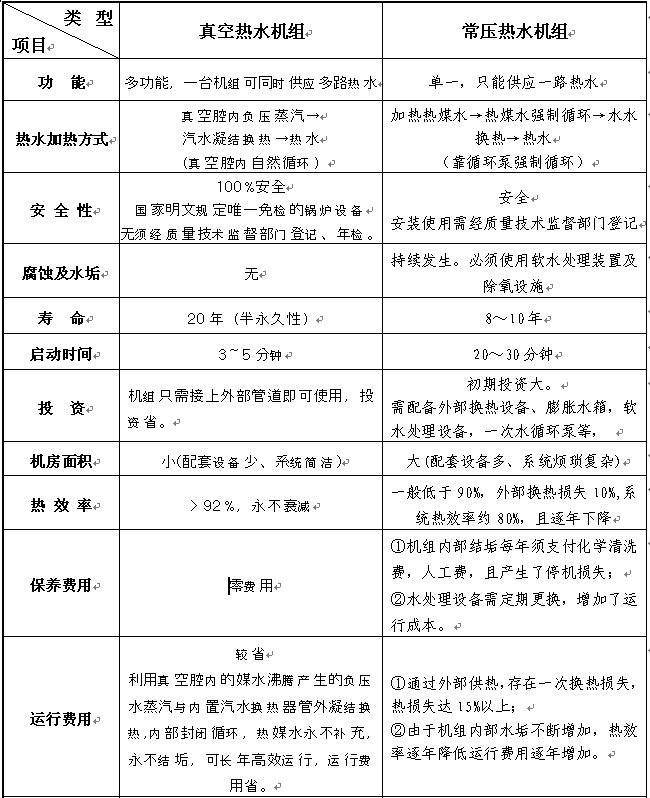

两种机组性能比较

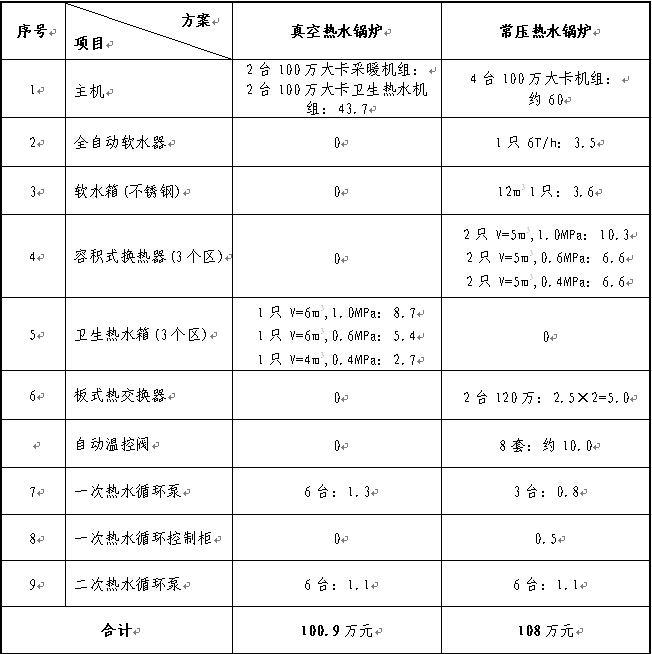

投资比较

注：1、采用真空热水锅炉可以节省一个热交换间，节省面积80m2左右，增加车位。

两种锅炉供热系统比较
1、 采用常压热水锅炉热水供应系统：
根据国家现行标准、规范要求，常压热水锅炉在运行使用时锅炉不准承压。为了供热系统运行时能够达到使用要求，只能在系统中通过配置其他辅机设备进行弥补使其得到完善。系统特点：
a．
